СТО — для большинства это станция техобслуживания. Для строителей — телескопическая стойка с открытой резьбой. А еще есть СТЗ и СТО ТОР, вы знаете, что обозначают эти аббревиатуры? В этой статье разберем, чем реально отличаются друг от друга стойки телескопические для опалубки разных маркировок, какой вариант подходит для каких задач, и как подобрать подходящие для вашего объекта.
Как устроена телескопическая стойка
Прежде чем выбирать тип стойки, нужно понять, о каком именно элементе конструкции идет речь — потому что именно он определяет основные различия.
Стойка состоит из четырех основных элементов:
- Наружная труба — несущий элемент с опорной пятой в основании и натяжителем в верхней части.
- Внутренняя труба (телескопическая вставка) — выдвигается из наружной, фиксируется серьгой на нужной высоте с шагом 100–125 мм.
- Опорная гайка — дополнительный упор, позволяющий плавно регулировать высоту между шагами серьги.
- Натяжитель с резьбой — обеспечивает точную юстировку высоты. Именно тип резьбы на этом элементе определяет маркировку СТО или СТЗ.
На последнем остановимся подробнее: натяжитель — самое уязвимое место стойки при интенсивной эксплуатации. Бетонное молочко попадает в резьбу, цементируется, и гайка перестает ходить. Вокруг этой проблемы и строится различие между СТО и СТЗ.
СТО и СТЗ: в чем разница
Единственное конструктивное отличие между СТО и СТЗ — исполнение резьбы натяжителя. Несущая способность, размерный ряд, комплектующие — все одинаковое.

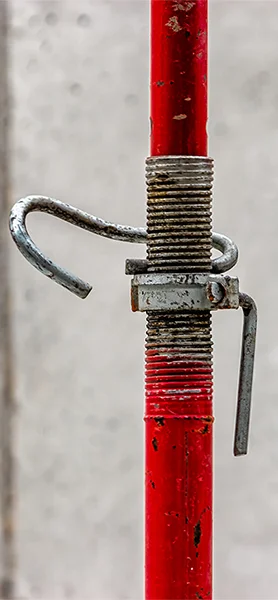

СТО — открытая резьба
Конструкция: резьба натяжителя полностью открыта. Она не нарезается, а накатывается методом пластической деформации. Накатка уплотняет поверхностный слой металла, что делает резьбу прочнее нарезной и продлевает ее ресурс.
Главный недостаток конструкции в том, что открытая резьба — это мишень для цементного молочка. При каждом цикле бетонирования часть раствора попадает в витки. Застывший бетон приходится счищать вручную, иначе гайка перестает ходить, и стойку невозможно выставить на нужную высоту.
СТЗ — закрытая резьба
Конструкция: на натяжитель надета металлическая гильза, которая полностью закрывает резьбу, так раствор не может попасть внутрь соединения. В результате вырастает оборачиваемость, ведь после распалубки, стойку сразу можно пустить в дальнейшую работу без чистки. На объектах с интенсивной ротацией экономия рабочего времени существенная.
Важный момент при покупке б/у телескопических стоек СТЗ: гильза скрывает состояние резьбы. Если берете в аренду или покупаете подержанные стойки, обязательно прогоните гайку по всей длине резьбы рукой. Если ход тугой или с рывками, гильза деформирована, такую стойку лучше отложить.
Стандартные и усиленные (СТО ТОР)
Если выбор между СТО и СТЗ — это вопрос удобства эксплуатации, то выбор между стандартными и усиленными стойками — вопрос безопасности. Стандартная стойка под нагрузкой, для которой она не рассчитана, не сигнализирует заранее, она просто теряет устойчивость в момент заливки бетона.
Стандартные стойки (СТО / СТЗ)
Наружная труба диаметром 60 мм, внутренняя — 51 мм, толщина стенки 2,0–2,5 мм. Несущая способность до 2–2,5 т на ось (при минимальном вылете), рабочая высота — до 4,5–4,8 м. Подходят для большинства задач жилого строительства: перекрытия до 300 мм на высоте до 4,5 м.
Усиленные стойки (СТО ТОР)
Трубы увеличенного диаметра: у наружной диаметр 76 мм, у внутренней 60 мм, стенка 3 мм. Усиленные стойки выпускаются только в исполнении с открытой резьбой. Несущая способность до 4–5 т. Рабочая высота до 5,5 м, что недостижимо для стандартных стоек. Применяются в двух случаях: когда толщина плиты превышает 300 мм, и когда высота перекрытия выходит за пределы 4,5–4,8 м.
| Вид комплектующих | Маркировка | Высота (MIN-MAX), м | Вес стойки, кг | Допустимая нагрузка, кг |
|---|---|---|---|---|
Стойка телескопическая СТО (стандартная с открытой резьбой) | СТО 1,7 (1,2) | 1,2 — 1,7 | 8,64 | 5000 |
| СТО 2,1 (1,2) | 1,2 — 2,1 | 9,44 | 3800 | |
| СТО 2,5 (1,4) | 1,4 — 2,5 | 10,6 | 2600 | |
| СТО 2,7 (1,5) | 1,5 — 2,7 | 11,18 | 2500 | |
| СТО 3,1 (1,7) | 1,7 — 3,1 | 13,27 | 2400 | |
| СТО 3,7 (2,0) | 2,0 — 3,7 | 15,36 | 2250 | |
| СТО 4,2 (2,5) | 2,5 — 4,2 | 16,81 | 2000 | |
| СТО 4,5 (3,2) | 3,2 — 4,5 | 19 | 1875 | |
| СТО 4,8 (3,2) | 3,2 — 4,8 | 19,97 | 1400 | |
Стойка телескопическая СТЗ (стандартная с закрытой резьбой) | СТЗ 3,1 (1,7) | 1,7 — 3,1 | 13,66 | 2500 |
| СТЗ 3,7 (2,0) | 2,0 — 3,7 | 15,38 | 2250 | |
| СТЗ 4,2 (2,5) | 2,5 — 4,2 | 17,37 | 2000 | |
| СТЗ 4,5 (3,2) | 3,2 — 4,5 | 19,6 | 1875 | |
| Стойка телескопическая СТО ТОР (усиленная с открытой резьбой) | СТО ТОР 3,1 (1,7) | 1,7 — 3,1 | 18,37 | 4750 |
| СТО ТОР 3,7 (2,0) | 2,0 — 3,7 | 21,54 | 4500 | |
| СТО ТОР 4,2 (2,5) | 2,5 — 4,2 | 24,02 | 3750 | |
| СТО ТОР 4,5 (3,2) | 3,2 — 4,5 | 26,01 | 3688 | |
| СТО ТОР 5,5 (3,7) | 3,7 — 5,5 | 30 | 3625 |
Оцинкованные или окрашенные?
Тип защитного покрытия не влияет на несущую способность, но во многом определяет, сколько сезонов прослужат стойки телескопические для опалубки и каких затрат потребует их обслуживание.
Порошковое окрашивание хорошо держится при аккуратном обращении, но уязвимо к сколам при перевозке и ударах на площадке. В местах повреждений образуется очаговая коррозия, которая распространяется под слоем краски. Перед каждым использованием нужен визуальный осмотр, трещины и ржавчина тут серьезный сигнал: поврежденные стойки либо восстанавливают, либо выводят из эксплуатации.
При покрытии методом горячего цинкования между основным металлом и защитным покрытием образуется связь, которая препятствует развитию коррозии даже после локальных механических повреждений. Поэтому срок службы оцинкованных стоек, при прочих равных, в 2-3 раза выше, нежели у окрашенных.
Как выбрать стойки телескопические для опалубки под ваш проект
Стандартный размерный ряд стоек по рабочей высоте: 1,2–2,1 м (СД 2,1), 1,4–2,5 м (СД 2,5), 1,7–3,1 м (СД 3,1), 2,0–3,7 м (СД 3,7), 2,5–4,2 м (СД 4,2), 3,0–4,5 м (СД 4,5). Для усиленных ТОР до 5,5 м. Подбирать типоразмер нужно так, чтобы рабочая высота на объекте попадала в середину диапазона стойки, не в самый минимум и не в максимальный вылет.
Критически важный момент: несущая способность стоек снижается с ростом вылета. Максимальная несущая способность стойки в паспорте указывается для минимального вылета, когда стойка сложена почти до конца. Например, в документах указана допустимая нагрузка 2 т. На рабочей высоте 3,5 м реальная несущая способность стандартной стойки составит уже около 1,2–1,4 т. Если расчет велся «на 2 тонны», конструкция окажется перегружена.
Практический алгоритм расчета:
- Определить высоту от основания до низа опалубочного стола.
- Выбрать типоразмер, у которого эта высота примерно в середине диапазона.
- По паспортным таблицам найти допустимую нагрузку при данном вылете.
- Сравнить с фактической нагрузкой: масса бетона + масса опалубки + динамическая нагрузка при заливке.
- Использовать не более 75% от паспортного максимума — это обязательный запас прочности.
Нормативное требование: СП 371.1325800.2017 предписывает применять коэффициент безопасности S = 2,8 для стальных стоек при расчете опалубочных конструкций. На практике это означает, что расчетная нагрузка должна быть в 2,8 раза меньше предельной, то есть стойка должна иметь значительный резерв.
Помимо расчета нагрузки, перед заказом стоек следует ответить на несколько вопросов. Какова высота будущего перекрытия? Исходя из ответа, подбирается типоразмер стойки. Какая толщина перекрытия? Менее 300 мм — выбирайте стандартные стойки, от 300 мм до 400 мм потребуются усиленные ТОР. Сколько циклов заливки планируется? Если 3 и больше, СТЗ окупится за счет сокращения чистки. Нужна ли оцинковка? Для собственного парка при регулярном строительстве — да, для разового проекта не обязательно. А если остались сомнения, лучше уточнить детали у наших специалистов, мы подберем комплект под ваши параметры бесплатно.
